Прошивка отладочной платы blue pill STM32 Arduino Bootloader

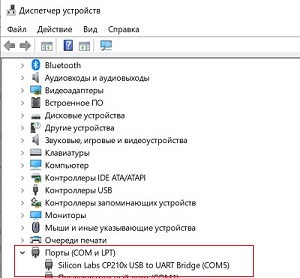

Для прошивки потребуется преобразователь USB-UART. Подойдет любой. На рисунке плата преобразователя на основе чипа CP2102. Необходимо установить драйвера на вашу модель, и проверить определяется ли устройство.

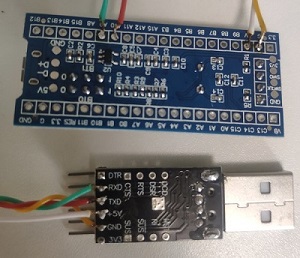

Далее припаиваем провода от преобразователя к отладочной плате. Потребуется 4 провода.

Преобразователь TX - отладочная плата A10

Преобразователь RX - отладочная плата A9

Питание «плюс» и «минус».

Стоит иметь ввиду – если неправильно согласованы уровни сигналов (вместо 3.3в приходит сигнал в 5 вольт) – плата может выйти из строя. К этому может привести и короткое замыкание сигнальных проводников. Обязательно проверяйте качество пайки.

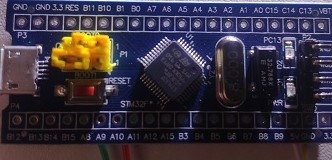

Установкой перемычек, «включаем» работу загрузчика микроконтроллера.

Для загрузки прошивки необходимо скачать (или взять в .\Binaries\FlashLoader.zip) программу Flash Loader Demonstrator. В конце приведена ссылка.

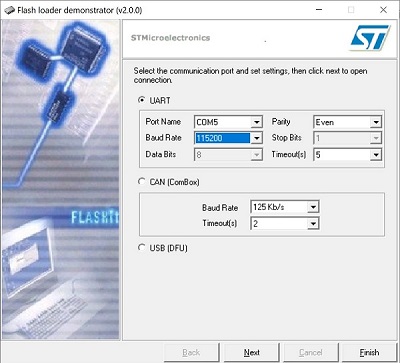

Запускаем программу. Устанавливаем порт, на котором определился переходник.

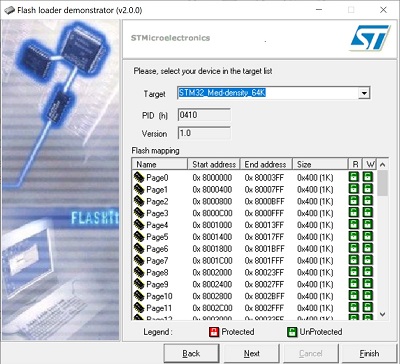

Выбираем семейство

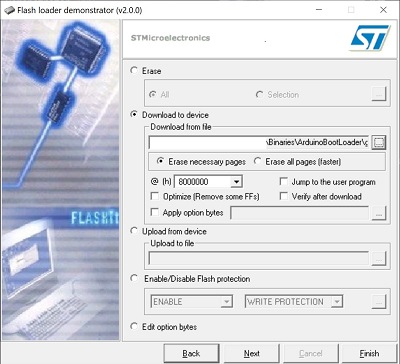

Для данного проекта используем загрузчик Arduino. Для прошивки загрузчика необходимо изменить тип файлов на *.bin

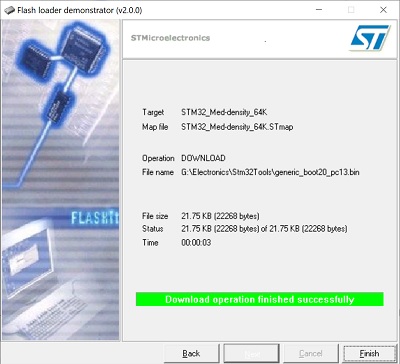

Прошиваем.

Возвращаем перемычки в исходное положение.

Распаковываем FirmwareLoaderTools.zip и меняем в loadFw.bat пути.

Открываем shell переходим в каталог с loadFw.bat пишем loadFw.bat

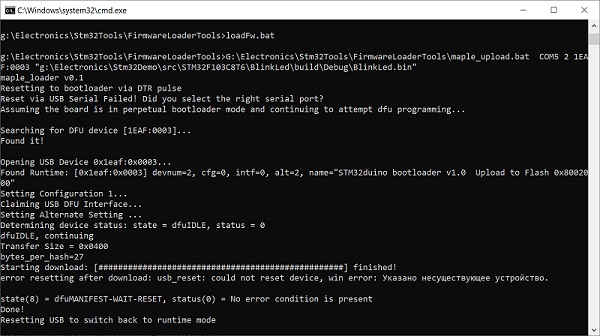

Через USB подключаем плату. Зажимаем RESET на плате, запускаем bat file. Загружаем прошивку.

Для работы бут лоадера в линкере должен быть установлен адрес 0x8002000.

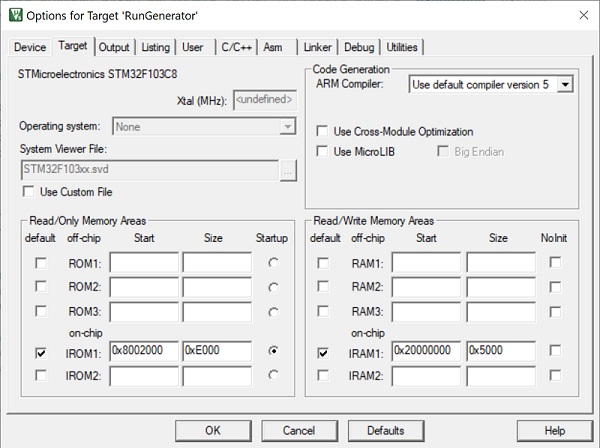

Если это Keil то:

если Visual Studio Code

 то в файле STM32F103C8Tx_FLASH.ld  задать требуемые параметры

/* Specify the memory areas */
MEMORY
{
RAM (xrw)      : ORIGIN = 0x20000000, LENGTH = 20K
FLASH (rx)      : ORIGIN = 0x8002000, LENGTH = 64K
}

для Keil в main.c первая строчка должна начинаться как

NVIC_SetVectorTable(NVIC_VectTab_FLASH, 0x2000);

 данные адреса актуальны для STM32F103C8T6.

Для VS code линкер сам все понимает.

Автором так же разработана программа для автоматической загрузки прошивки(можно найти в разделе Qt). Она позволяет не опытному пользователю, самому обновить прошивку на устройстве.
