Готовые шаблоны печатных плат.

В этом материале собраны разводки печатных плат в формате Sprint Layout. Разводку, изготовление и распайку делал автор данной статьи.
Приведенные платы изготавливались методом ЛУТ и были использованы в разных электронных изделиях. Травление производилось в хлорном железе.
Платы разного назначения, в том числе и для микроконтроллеров. Платы изготавливаю с 1999 года.

Странные и не цельные дорожки сделаны для возможности изготовления ЛУТ, на журнальной бумаге. Иначе дорожки отслаиваются. Далее они в ручную закрашиваются лаком.

Зарядное устройство на atmega 16 с алгоритмом ups. 100x100mm Zaradnoe.lay

Разводка отладочной платы Atmega8.

Плата предназначена для отладки программ из Аtmel Studio. Для питания микроконтроллера используется mc34063 и любой внешний блок питания от 7 до 15 вольт.
Сделана маска со стороны штекеров. Маска печатается и переводится на верхний слой текстолита.
Изготовлена в 2015г. Размер 100x50mm Имя файла в архиве KatsModerBoard

Разводка печатной платы для дисплея RDX0154GC. На плате был изготовлен электронный спидометр для скутера. Используется микроконтроллер armega88. Питание mc34063,
Изготовлена в 2010. Размер 67x70mm Название файла RDX0154GC

Разводка печатной платы для распайки микроконтроллеров Atmega8/48/88/168 в корпусеTQFP.
Было изготовлено 3 штуки в 2012 году. На одной собран генератор сигналов(ЦАП) с матрицей резисторов R-2R. Размер 32x32mm Название файла montagka_mega_48


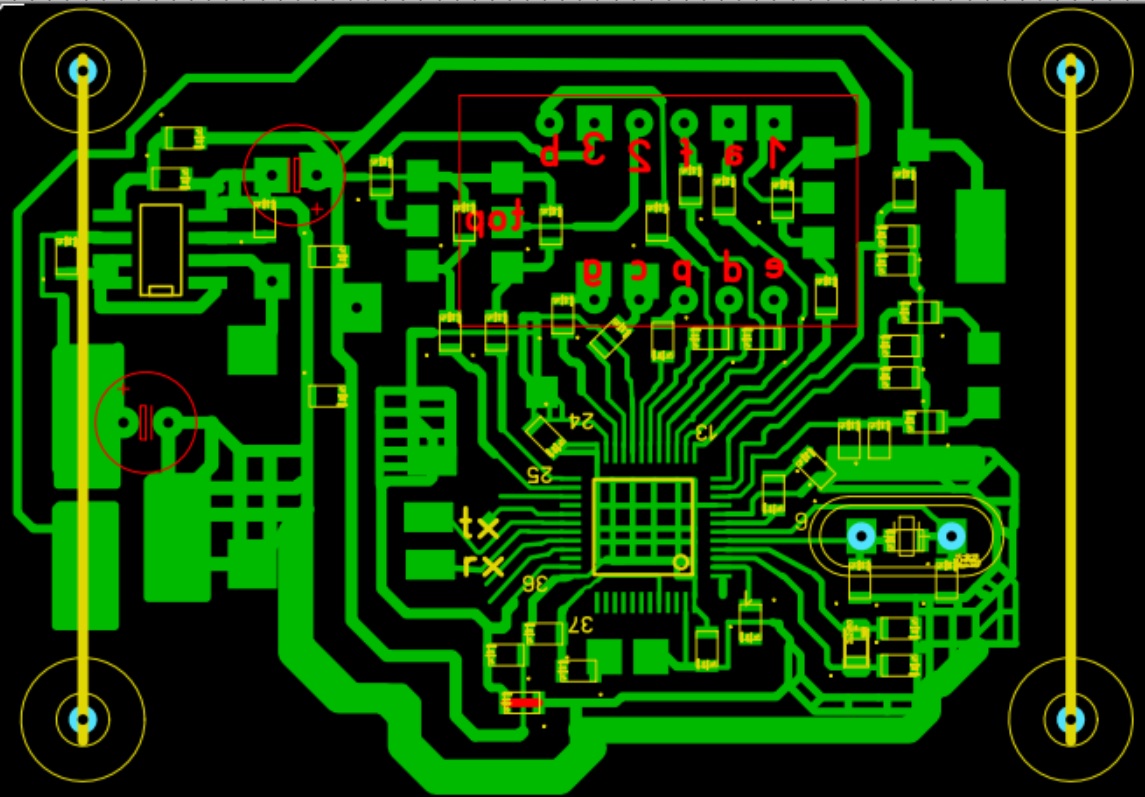

Печатная плата вольтметра на 24вольт. Изготовлена в 2013 году. Микроконтроллер atmega8, микросхема питания mc34063. Файл 24Voltmetr

Печатная плата avr910 usb программатора. Прошита прошивкой prottoss. С помощью данного программатора было прошито много микроконтроллеров. Изготовлена в 2012 году. Может использоваться для программирования устройств 3,3в. Есть стабилизаторы на плате. Кварц 12мгц можно выпаять из usb флешки. Размер 75x19.

Можно найти в файле AVR910

Балансир Li-Ion 4.2.  Используется TL431 в dip корпусе. 20x28. Файл Balansir

Печатная плата ШИМ модуля управления блоком питания на STM32F050F4P6 и AD8541. Первая версия. Файл control_PS

Печатная плата счетчика оборотов на atmega 88. Изготавливался для станка по обрезанию ленты в замен вышедшего из строя механического. Через разъем 3,5 подключается датчик холла. Убирается стершийся механический счетчик, в замен него ставиться электронный. Магнит крепиться на валу узла отсчета. Полностью законченное изделие. Микросхема питания mc34063.

Изготовлен и собран в 2013. Возможно до сих пор работает на том станке. Прошивка в статьях о микроконтроллерах. Размер платы 65х80. Файл макета называется Counter

Индикатор разряда Li-Ion на atmega88. Размер платы 19x27. Предназначен для индикации разряда Li подобной батареи с максимальным напряжением 4,2 на 8 светодиодах. Изготовлен в 2011. Прошивка на ассемблере. indikator_li-ion

Печатная плата высоковольтного преобразователя для устройства по борьбе с комарами. Внешне устройство представляет сетку из двух электродов, на которые подается напряжение порядка 1400в. Преобразователь работает от литиевой батареи, в качестве PWM используется attyny13A, управляющая мосфетом выпаянным с материнской платы. Трансформатор от монитора. Стоит в цепях питания мини люминесцентных ламп для подсветки экрана. Размер 83x20. Имя файла макета komar. Изготовлена в 2012 году.

Печатная плата устройства по борьбе с насекомыми. Так же представляет собой сетку из проволоки, на акриловом каркасе. Вешается возле винограда, для защиты его от ос. Внутри может быть приманка. Сердцем устройства является умножитель сетевого напряжения. Он повышает 220 до 1200в.

К устройству недопустимо прикасается руками или металлическими предметами. Изготавливать лучше профессиональному электронщику знающим правила техники безопасности. Диоды 1n4007, конденсаторы 0,22мкф. Обязательно ограничить входные токи резистором. В доме должен быть дифф автомат!

Устройство эффективно, и используется на даче с 2012 года. Но крайне опасно наличием потенциала сети и высокого напряжения.

Не рекомендуется повторять и использовать, если вы не имеет соответствующего образования. Борьба с осами может быть опасной для здоровья.

Представлена разводка платы умножителя сетевого напряжения в 6 раз. Размер платы 100х400. Komar_HV_v2

Инфракрасная подсветка для камеры. Питается от 12 вольт. Ток через диоды около 7mA. Размер 200x8 LED_light.

Плата мультиплексоров для управлением холодильником. Плата «глушит» датчики холодильника Samsung, делая вид что температура не меняется. Тем самым можно холодильник заставить ночью не работать. 2013 год.  LED_of_refrigerator

Плата управления блоком питания. Энкодеры, регистры для работы индикаторов. Изловлена в 2013 году. LED_panel_PS

Печатная плата контроллера люстры с RGB светодиодами. Изготовлена в 2012г. Управляется с пульта. Используется atmega88. LED_RGB

Преобразователь уровней max232

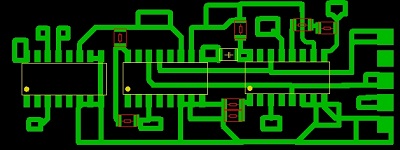

Еще один вариант мультиплексоров для управления холодильником Samsung. mux_refr

Плата налобного фонаря с мощным светодиодом. Подводный фонарь. Магнитное управление. Attyny13А. 34x34. Nalobnik

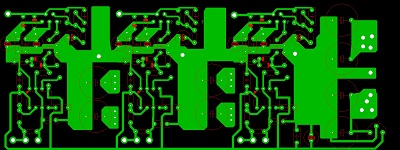

Мощный трех канальный генератор синусоидальных сигналов на ne555. С выхода генераторов сигналы сглаживаются RC цепочкой, ограничиваются по уровню диодами и подаются на микросхемы TDA2050. На выходе получаем сигнал мощностью выше 10ватт с регулируемой частотой.

Устройство питается от трансформатора со средней обмоткой. Разрабатывалось взамен старого учебного стенда по ультразвуку в 2009 году.  К выходу подключались катушки стенда.

Размер платы 160х60. Для работы усилителей требуется радиатор. power_sinus

Плата управления инверторным холодильником Samsung. В обычном режиме на плате показывается текущее время. Задаются интервалы когда холодильник будет «спать».

Во время сна датчики температуры переключатся на «заглушки» и холодильник думает что температура не падает. Таким образом ночью холодильник не шумит.  Собран на atmega88. 55х48 Refregerator

Плата повышающего преобразователя от напряжение 0.6в. Использовалась совместно с элементом Пельтье в 2011. На плате микросхема преобразователя и мощный транзистор. К сожалению сейчас номиналы не известны. STepUP

Заготовка для изготовления термостата. Дисплей и микроконтроллер. 50х50mm. termostat

Еще одна версия термостата. 87x85mm. thermal_controller_display

Доработанная версия. На плате распаян ЖК дисплей 128х128 пикселей и используется два микроконтроллера для работы. Оптическая развязка входов/выходов. 112x120mm thermal_controller_mainboard

Таймер для фоторезиста. Изготавливался в 2013 году. Питание от сети 220в. 27x80mm. TIMER

Отладочная плата для attiny13. 34x24mm tiny_test_board

Еще одна версия макетной печатной платы для attiny13. Эту плату можно встретить в статье о генераторе синусоидального сигнала. Размер 60x40mm tiny13_maketka

Походная зарядка от литиевой батареи 12 вольт с индикатором разряда на attiny13 и mc34063. Ходила по горам в рюкзаке. 64x18mm Travel_charge

Разводка печатной платы аналогово-цифрового преобразователя по схеме r-2r на atmega8. 40x40mm r-2r

Модуль автоматического запуска оборудования после отключения питания на дискретной логике. Изготовлен в 2009 году.
Изготавливался для  оборудования которое необходимо включать в ручную с кнопки. А после пропадания электричества оно само не включалось.
Данная плата эмитирует нажатие на кнопку через определенное время после появления питания. Кратковременно замыкаются контакты реле, и запускается оборудование. 60x60mm. Запуск.lay

Модифицированная версия. Изготовлена в 2010 году. запуск2.lay  100х80mm

Повышающий преобразователь для питания ноутбука от автомобильного аккумулятора. В 2009 было изготовлено много экземпляров. 120x70mm инвертор.lay

Еще одна версия 66х70mm Ноут.lay

Печатные платы можно скачать в архиве
